Cliente:
Iberdrola
Proyecto:

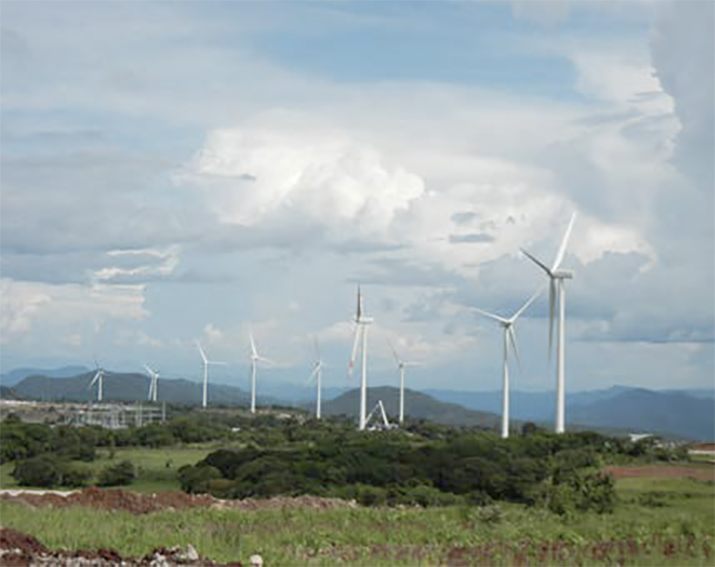

Parque Eólico del Proyecto Cerro de Hula
Lugar:
Francisco Morazán
Año:
2011 Hasta la fecha.
Alcance General
A continuación se describen con un poco mas de detalle el alcance de las obras electromecánicas realizadas en el proyecto:

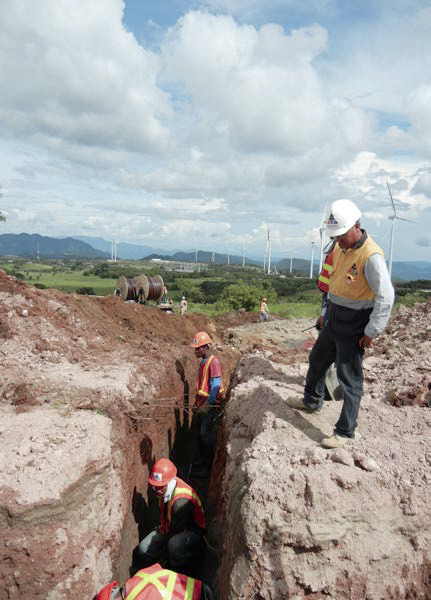

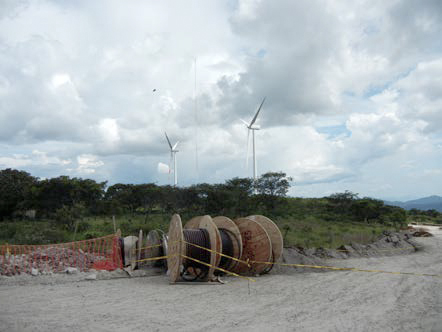

- Instalación de Cable XLPE, 34.5 KV, subterráneo, de calibres 4/0, 500 y 1000MCM, aproximadamente 67,000 metros lineales.
- Instalación y conexión de Botas Terminales para Cable XLPE, 34.5 KV, subterráneo, de calibres 4/0, 500 y 1000, aproximadamente 480 unidades.
- Instalación y conexión de Conos de Alivio para Cable XLPE, 34.5 KV, subterráneo de calibres 4/0, 500 y 1000, aproximadamente 50 unidades.
- Instalación y conexión de Empalmes para Cable XLPE, 34.5 KV, subterráneo, de calibres 4/0, 500 y 1000, aproximadamente 24 unidades.
- Conexionado de Celdas Principales Siemens en Subestación y Transformador de Potencia de 100 MVA.
- Traslado y ubicación en sitio de 51 Celdas de Media en Tensión 34.5 KV, marca Ormazabal.
- Instalación, conexión, pruebas y puesta en marcha de 51 Celdas de Media en Tensión (De 2,3,4,5, y secciones) 34.5 KV, marca Ormazabal.
- Pruebas de disparo en los Interruptores de cada Aerogenerador y colaboración en la puesta en marcha del parque eólico.

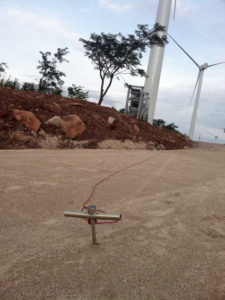

- Instalación de 51 sistemas de redes de tierra para cada una de las torres y cableado de red de tierra entre todas las torres del proyecto, mas de 27kms de red de tierra.
- Pruebas de Hipot AC VLF 65KV, Nivel de Asilamiento 5KV y 10KV a todos los cables de Media Tensión, botas, empalmes y conos de alivio.
- Pruebas de Red de Tierra a cada una de los sistemas de red de tierra en cada una de las torres (51 Unidades) y la subestación eléctrica 100MVA.
- Instalación subterránea de Cable de Fibra Óptica Monomodo de 8 y 12 Hilos, 27,000 metros lineales aproximadamente.
- Pruebas de Reflectometria a todo Cable de Fibra Óptica (OTDR).
